ทิศและแสงแดด
แดดบ่ายฝั่งตะวันตกร้อนที่สุด จึงวางโรงรถเป็นกันชนฝั่งนั้น ห้องนั่งเล่นและกระจกสูงหันทิศใต้ใต้ชายคายื่น ห้องนอนรับแดดเช้าฝั่งตะวันออก แผงโซล่าร์เซลล์อยู่บนหลังคาด้านทิศใต้
Greenery Living Lab · Concept house
บริษัทรับสร้างบ้านเชียงใหม่
ออกแบบเพื่อชีวิตจริง
แยกบ้านทีละชั้น ดูทุกระบบก่อนสร้าง

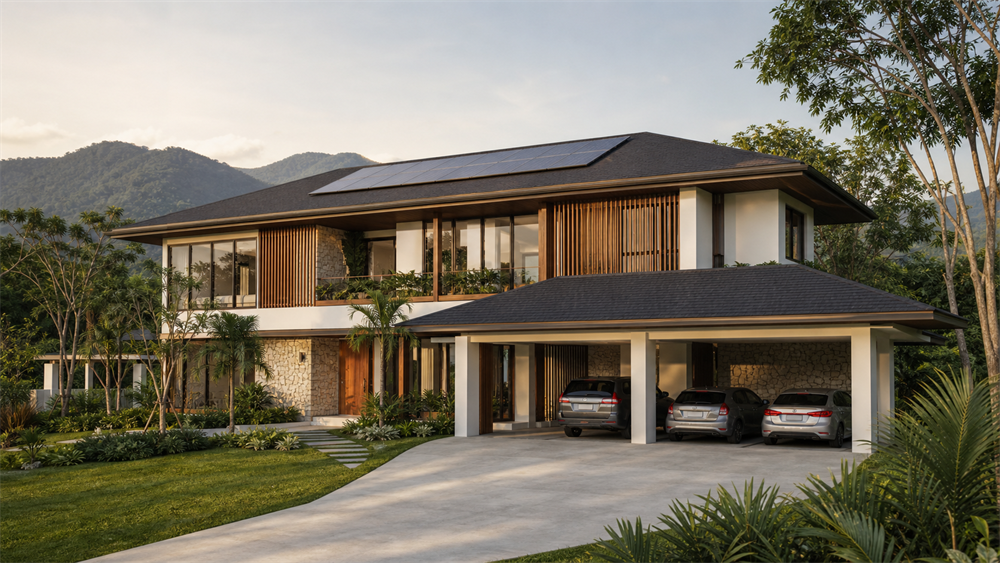

บ้านสองชั้นสไตล์โมเดิร์น หลังคาปั้นหยาชายคายื่น ผนังหิน ระแนงไม้ และกระจกสูงสองชั้น พร้อมโซล่าร์เซลล์และ ERV เลื่อนลงเพื่อยกหลังคา งานระบบ ชั้นบน ชั้นล่าง งานน้ำและสระ คาน และเสา ออกจากกันทีละชั้น
เบราว์เซอร์นี้แสดงภาพ 3 มิติไม่ได้ อ่านเนื้อหาแต่ละชั้นด้านล่างได้ตามปกติ
เลื่อนลง
ชั้น 7 · Roof
หลังคาปั้นหยา โครง Smart Truss
หลังคาลาดลงทั้ง 4 ด้าน น้ำฝนลงรางน้ำรอบบ้านแล้วลงท่อที่มุมบ้าน เมื่อแยกชั้นนี้ กระเบื้องจะจางลงให้เห็นโครงหลังคาแบบ Smart Truss เป็นโครงถักเหล็กน้ำหนักเบาวางเรียงตามแนวหลังคา มีตะเข้และอกไก่รับแนวสัน และแปรับกระเบื้อง
โครงถัก Smart Trussค้ำในโครงถักตะเข้ · อกไก่
แปอะเส
โครงหลังคา Smart Truss (ระบุในแพ็กเกจ Standard Eco)
ขนาดและระยะโครงถักจริงตามแบบของวิศวกร · โมเดลนี้แสดงเพื่อให้เห็นรูปแบบ
ออกแบบโครงสร้างโดยวิศวกรตามมาตรฐานที่กฎหมายกำหนด
ประกันโครงสร้างหลัก 5 ปี นับจากส่งมอบงานงวดสุดท้าย ตามขอบเขตและเงื่อนไขในสัญญา
กระเบื้องสีเทาเข้ม · รางน้ำ · ฝ้าไม้ใต้ชายคา · แผงโซล่าร์เซลล์ฝั่งหน้า
ขนาดและระยะโครงถักจริงตามแบบของวิศวกร · โมเดลนี้แสดงเพื่อให้เห็นรูปแบบ
ออกแบบโครงสร้างโดยวิศวกรตามมาตรฐานที่กฎหมายกำหนด
ประกันโครงสร้างหลัก 5 ปี นับจากส่งมอบงานงวดสุดท้าย ตามขอบเขตและเงื่อนไขในสัญญา
กระเบื้องสีเทาเข้ม · รางน้ำ · ฝ้าไม้ใต้ชายคา · แผงโซล่าร์เซลล์ฝั่งหน้า
แนวคิดของเราเราเลือกโครงหลังคาและวัสดุตามสเปกของแต่ละแพ็กเกจ และให้วิศวกรออกแบบโครงสร้างตามมาตรฐานที่กฎหมายกำหนด
ควรดูก่อนสร้างชายคายื่นพอบังฝนกระจกไหม และน้ำฝนจากรางน้ำลงจุดไหนของที่ดิน
ชั้น 6 · Electrical, solar & ERV
ไฟฟ้า โซล่าร์เซลล์ และ ERV

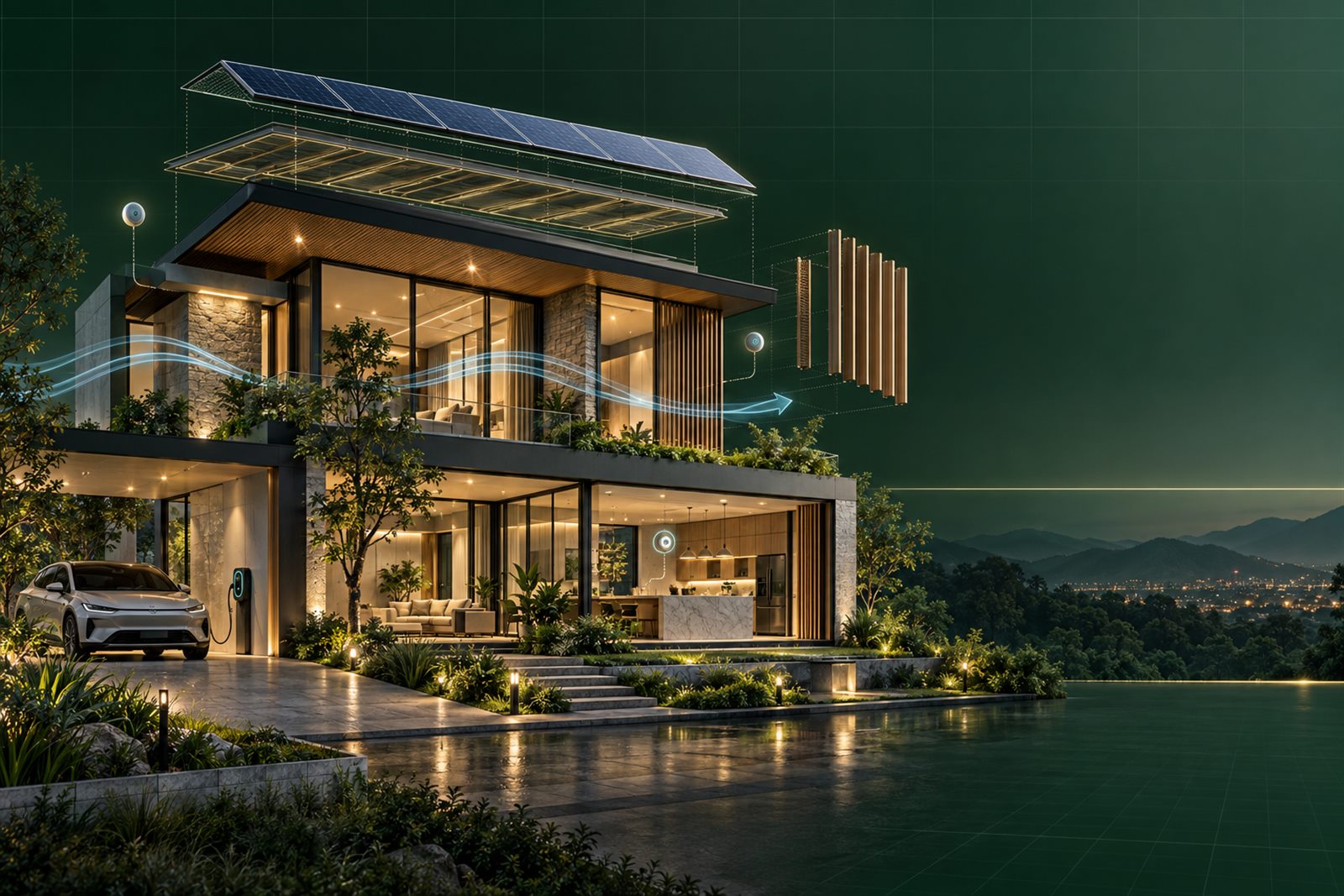

ระบบโซล่าร์ไฮบริด: แผงโซล่าร์เซลล์บนหลังคาด้านหน้าส่งไฟ (จุดเขียว) เข้าอินเวอร์เตอร์ไฮบริดในโรงรถ จ่ายใช้ในบ้าน ชาร์จแบตเตอรี่ลิเธียม LFP และเชื่อมกับมิเตอร์การไฟฟ้า (จุดขาว) ใช้ไฟสำรองได้ตอนไฟดับ ERV บนฝ้าชั้นบนเติมอากาศสดผ่านแกนแลกเปลี่ยนความร้อน (ท่อฟ้า) และดึงอากาศเสียจากห้องน้ำและครัวออกนอกบ้าน (ท่อส้ม)
แผงโซล่าร์เซลล์บนราง · อินเวอร์เตอร์ไฮบริด · แบตเตอรี่ลิเธียม LFP
สำรองไฟเมื่อไฟดับ · มิเตอร์การไฟฟ้า
ERV · ท่อจ่ายอากาศสด · ท่อดูดอากาศเสีย · หัวจ่ายลมทุกห้อง
ดาวน์ไลท์ · ไฟผนัง · ไฟสระ · แอร์ติดผนัง · ตู้ไฟ
สำรองไฟเมื่อไฟดับ · มิเตอร์การไฟฟ้า
ERV · ท่อจ่ายอากาศสด · ท่อดูดอากาศเสีย · หัวจ่ายลมทุกห้อง
ดาวน์ไลท์ · ไฟผนัง · ไฟสระ · แอร์ติดผนัง · ตู้ไฟ
แนวคิดของเราแพ็กเกจ Standard Eco มีโซล่าร์เซลล์ 5 kW และเตรียมท่อสายไฟสำหรับ EV Charger · แพ็กเกจ Premium Wellness มีโซล่าร์เซลล์ 8 kW แบตเตอรี่ TCL 10 kWh และ ERV พร้อมตัวกรอง PM2.5
ควรดูก่อนสร้างช่องดูดอากาศเข้า ERV ต้องห่างจากช่องปล่อยอากาศเสียและคอยล์ร้อน และแผงโซล่าร์เซลล์ต้องไม่มีเงาบังช่วงกลางวัน
ชั้น 5 · Upper floor
ชั้นบน
ห้องนอนหลังกระจกสูงจากพื้นถึงฝ้า ระเบียงราวกระจกเหนือระเบียงริมสระ ระแนงไม้แนวตั้งกรองแดด และกระบะต้นไม้บนหลังคาโรงรถ
ห้องนอนใหญ่ + ห้องแต่งตัว + ห้องน้ำใหญ่ + ระเบียง
ห้องนอน 2 พร้อมห้องน้ำ · ห้องน้ำรวม · โถงนั่งเล่นชั้นบน
ราวกระจกรอบโถงสูงสองชั้น สูง 0.90 ม. ขึ้นไป · สวนบนหลังคาโรงรถ
ห้องนอน 2 พร้อมห้องน้ำ · ห้องน้ำรวม · โถงนั่งเล่นชั้นบน
ราวกระจกรอบโถงสูงสองชั้น สูง 0.90 ม. ขึ้นไป · สวนบนหลังคาโรงรถ
แนวคิดของเราบ้านต้องอยู่ได้ทุกช่วงชีวิต แพ็กเกจ Space & Lift เตรียมฐานรากและปล่องรองรับลิฟต์ไว้สำหรับอนาคต
ควรดูก่อนสร้างกระจกบานใหญ่ที่หันทิศตะวันตกต้องมีชายคาหรือระแนงช่วยบัง
ชั้น 4 · Ground floor
ชั้นล่าง
โถงทางเข้าสูงสองชั้นระหว่างเสาหิน โรงรถในกล่องผนังหิน ห้องนั่งเล่นและครัวเปิดออกสู่ระเบียงไม้ริมสระด้วยประตูบานเลื่อนกระจก
โซนนั่งเล่น: ห้องรับแขกเปิดสู่ระเบียงริมสระ · รับประทานอาหาร
โซนครัว: ครัวและไอส์แลนด์ · ครัวไทยแยกกลิ่น
โซนบริการ: โรงรถ 2 คัน · ซักล้าง · ห้องน้ำ
ห้องทำงาน / ห้องนอนแขก สำหรับผู้สูงอายุ · บันไดลูกตั้ง 175 มม. ลูกนอน 225 มม.
โซนครัว: ครัวและไอส์แลนด์ · ครัวไทยแยกกลิ่น
โซนบริการ: โรงรถ 2 คัน · ซักล้าง · ห้องน้ำ
ห้องทำงาน / ห้องนอนแขก สำหรับผู้สูงอายุ · บันไดลูกตั้ง 175 มม. ลูกนอน 225 มม.
แนวคิดของเราออกแบบตามแนวคิด Universal Design ทางลาด ห้องน้ำกันลื่น และประตูกว้างพิเศษ ให้ทุกคนในบ้านใช้ได้สะดวก
ควรดูก่อนสร้างทางเดินจากโรงรถเข้าบ้านต้องไม่ตากฝน และห้องนั่งเล่นรับลมผ่านจากสระ
ชั้น 3 · Water & pool
ระบบน้ำและสระว่ายน้ำ
น้ำดี (ฟ้า) เข้าครัวและห้องน้ำ น้ำเสีย (น้ำตาล) ลงถังบำบัด น้ำในสระ (เขียวอมฟ้า) วนผ่านปั๊มและเครื่องกรองข้างบ้าน
น้ำดี PVC มอก. Class 13.5 · น้ำทิ้ง Class 8.5
น้ำเสีย Class 5.0 · ท่ออากาศ Class 8.5
ถังบำบัด · บ่อพัก · ถังเก็บน้ำและปั๊ม · ลาดเอียง 1:200
ห้องน้ำ: สุขภัณฑ์ อ่างล้างหน้า ฉากกั้นอาบน้ำ ตะแกรงกันกลิ่น
น้ำเสีย Class 5.0 · ท่ออากาศ Class 8.5
ถังบำบัด · บ่อพัก · ถังเก็บน้ำและปั๊ม · ลาดเอียง 1:200
ห้องน้ำ: สุขภัณฑ์ อ่างล้างหน้า ฉากกั้นอาบน้ำ ตะแกรงกันกลิ่น
ควรดูก่อนสร้างห้องเครื่องสระต้องเข้าซ่อมง่าย และเสียงปั๊มไม่อยู่ติดห้องนอน
ชั้น 2 · Floor & beams
พื้นและคาน
พื้นชั้นล่างยกสูงจากระดับดิน วางบนคานคอนกรีตรอบตัวบ้านและใต้แนวผนัง ระเบียงไม้ต่อยื่นออกด้านสระ
สีคานแยกตามชนิด B2–B5
คานรอบนอก · คานใต้แนวผนัง · คานรับระเบียง
ระเบียงไม้ริมสระ
คานรอบนอก · คานใต้แนวผนัง · คานรับระเบียง
ระเบียงไม้ริมสระ
แนวคิดของเราโครงสร้างออกแบบโดยวิศวกรตามมาตรฐานที่กฎหมายกำหนด และมีประกันโครงสร้างหลัก 5 ปี นับจากส่งมอบงานงวดสุดท้าย ตามขอบเขตและเงื่อนไขในสัญญา
ควรดูก่อนสร้างระดับพื้นบ้านเทียบกับถนนหน้าบ้านและระดับน้ำท่วมในพื้นที่
ชั้น 1 · Columns & footings
เสาเข็มเจาะ เสา และฐานราก
เสาตั้งตามแนวกริด ถ่ายน้ำหนักทั้งสองชั้นและหลังคาลงฐานราก ช่วงเสาหน้าบ้านที่เปิดกระจกกว้างต้องใช้คานรับที่ลึกขึ้น
เสาตามแนวกริด · ฐานรากใต้เสาทุกต้น
ใต้ฐานรากเป็นเสาเข็มเจาะ (Bored Piles) · ลดเสียงรบกวนระหว่างก่อสร้าง
รวมในแพ็กเกจ Premium Wellness · แพ็กเกจอื่นเป็นตัวเลือกเสริม ราคาตามการสำรวจดิน
ขนาดและความยาวเข็มจริงตามผลเจาะสำรวจดินและแบบวิศวกร · โมเดลนี้แสดงเพื่อให้เห็นรูปแบบ
ใต้ฐานรากเป็นเสาเข็มเจาะ (Bored Piles) · ลดเสียงรบกวนระหว่างก่อสร้าง
รวมในแพ็กเกจ Premium Wellness · แพ็กเกจอื่นเป็นตัวเลือกเสริม ราคาตามการสำรวจดิน
ขนาดและความยาวเข็มจริงตามผลเจาะสำรวจดินและแบบวิศวกร · โมเดลนี้แสดงเพื่อให้เห็นรูปแบบ
ควรดูก่อนสร้างผลเจาะสำรวจดินก่อนเลือกชนิดฐานราก
Assembled
ทุกชั้นกลับเข้าที่
เมื่อประกอบครบ ไฟในบ้านเปิดพร้อมกัน เข้า Living Lab เพื่อเดินดูบ้าน 3D ลองแสง วัสดุ และงานระบบ หรือส่งแบบมาให้ทีมประเมินโครงการ
แนวคิดของเราเห็นบ้านทุกชั้นก่อนตัดสินใจ แพ็กเกจของเรามาพร้อม BOQ และเริ่มได้จากการประเมินโครงการเบื้องต้นฟรี
บ้านในภาพเป็นแบบแนวคิดสำหรับนำเสนอ ตำแหน่งงานระบบเป็นแบบจำลอง
